如何应对柔性混合电子组装的挑战?

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

随着可穿戴电子产品的出现,柔性混合电子电路组装,已越来越普及,这项技术更广泛地应用在消费电子、汽车电子、传感器及医疗产品上。由于这些产品体积甚少,所以往往也需要进行微细间距的组装。QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

环球仪器的客户在量产血管内超声导管时,需要应对以下挑战:QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 芯片脆弱及细少,尺寸 < 1毫米 x 1毫米QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 精度要求: 锡球直径 25μmQsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 超低贴装压力 30gQsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 柔性基板载体难固定QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 大量的产能QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

图片QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

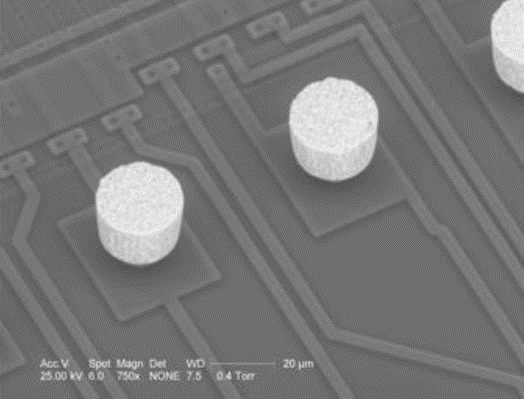

22μm 25μm直径,75μ间距的倒装芯片QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

环球仪器的解决方案QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 采用FuzionSC半导体贴片机QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 使用线性薄膜敷料器QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 运用超低压力贴装轴和吸嘴,来应对轻薄脆弱芯片QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 使用取料前校正、上部校准工艺、贴装后影像检验等功能达到最高直通率QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 利用特殊固定传送方式应对柔性基板QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 提供完整的工艺开发、验证和整合生产方案QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

方案特色QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

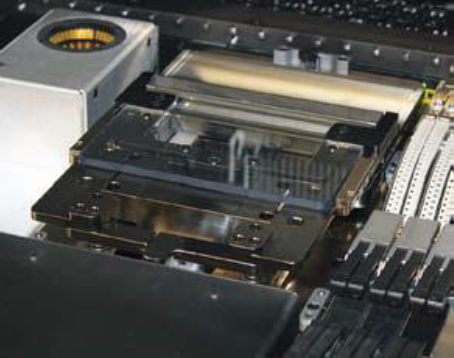

线性薄膜敷料器QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

图片QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 产生一层薄薄的助焊剂、焊膏和粘合剂QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 可配置两个线性薄膜涂覆器,支持7个轴同时浸蘸QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 可编程的回刮循环、浸蘸驻留和维护监控QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 8小时特大容量,快速更换,触控感应QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

可处理任何基板QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

图片QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 厚、薄、窄及大型组装面积QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 基板、晶圆、引线框架、陶瓷、玻璃、柔板及多层板QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 最大基板至长813毫米x宽610毫米QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

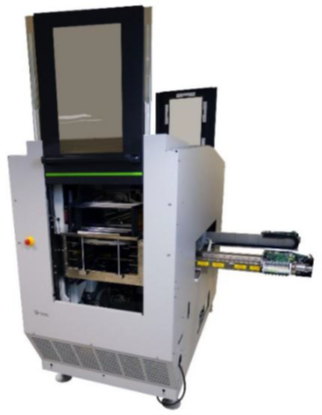

配合高速晶圆送料器QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

FuzionSC半导体贴片机配合高速晶圆送料器,能提升速度,最高每小时达16,000片(倒装晶片);14,400片(无倒装)。QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

图片QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

高速晶圆送料器特有功能QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 14个高精度(亚微米X,Y,Z)伺服驱动拾取头QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 高精度(亚微米X,Y,Z)伺服驱动弹出器QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 100%拾取前视觉及芯片校准QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 一步式“晶圆到贴装”切换QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 同步晶圆拉伸和存储QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

  • 双晶圆每小时速度达16KQsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 QsWSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】
