Flexbond + Fuzion是应对柔板热压焊接工艺的绝配 ​

现时可穿戴装置、移动装置与及其他尖端产品越来越流行，要制造这些产品往往需要在柔性电路板上进行直接晶圆贴装。nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

Flexbond可以针对这些柔板应用，与及其他热压焊接互连应用，进行大批量全自动生产的平台，也需要配合相应的贴片设备。nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

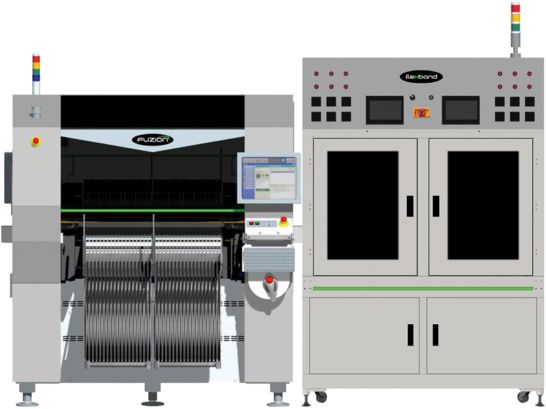

Flexbond + FuzionnsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

由于柔板与传统硬板不同，要做好表面贴装工艺，其中至为关键的是定位。因为柔板的硬度不够，如果不使用专用载板，就无法完成固定和传输，也就无法进行印刷、贴片、焊接等基本工序。nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

因此，Flexbond热压焊接机及Fuzion贴片机组合，提供了一个全自动及高产量的生产方案，应对先进的柔性电路与其他热压焊接互连应用，实现整个工艺流程的整合，包括焊剂转移，高精度贴片及热压焊接。nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

工艺流程nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

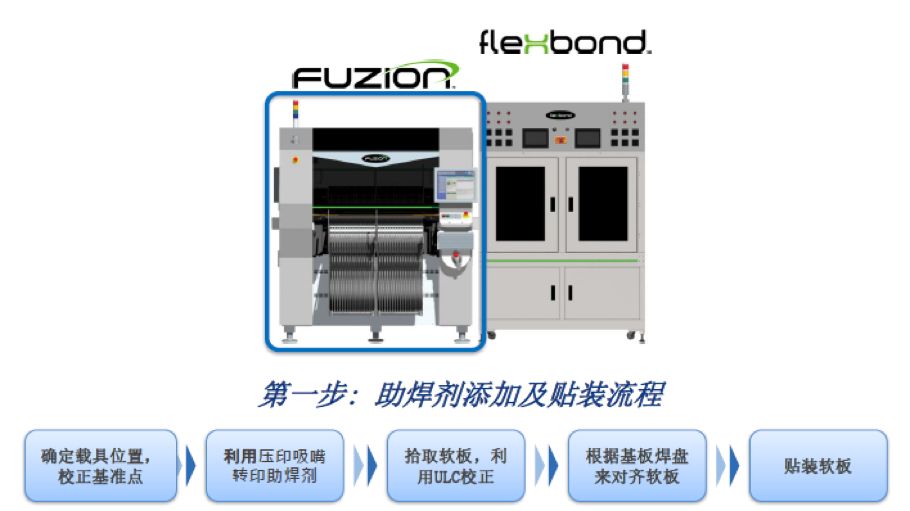

• 添加助焊剂及贴装流程nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

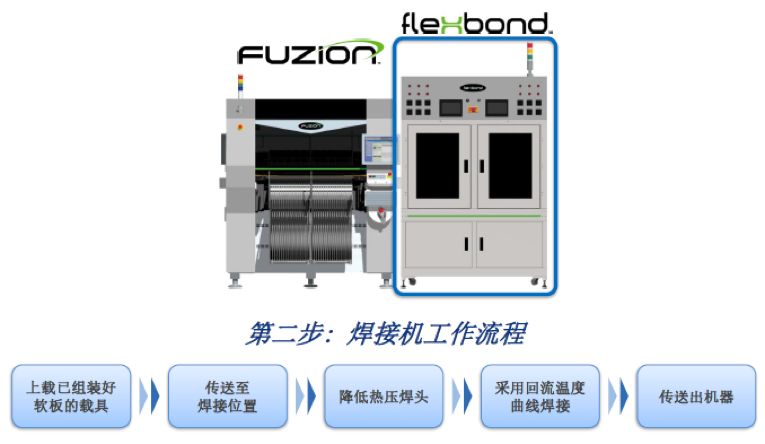

• 热焊接流程nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

Fuzion贴片机系列的优势nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 坚固及稳定、高精度的基本框架，角位对角位加工精度不超过1微米，提供高精度及可重复的表现nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 可编程的X、Y、Z、θ轴，避免干扰nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 最可靠的VRM线性马达定位系统，高度精准(1μm分辨率)，闭环定位控制nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 通过已加热的吸嘴来启动TSA(如果需要)nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 可编程及控制的贴装力及保压持续时间nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 提供单悬臂到4悬臂的选择nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 前、后悬臂可重新配置进行助焊剂转印或支持定制的真空吸嘴进行拾取及贴装nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 线性薄膜敷料器(LTFA)适合助焊剂应用nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 标准的7-轴线性贴装头nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 最多可直接输送20个托盘，可在机器运作时更换托盘nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

采用持续加热底板方式来降低热力负荷nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

Flexbond热压焊接机的优势nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 双区域回流实现平行作业nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

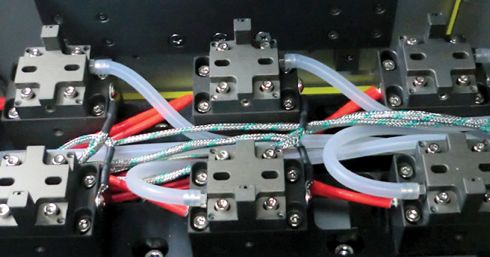

• 最多可达12个热压焊头(每区域3或6个)nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 高精确脉冲加热或恒温加热nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 基板底部加热nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 加热头平面性调整(确保持续接触)nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 可采用Mylar薄膜介质清洁加热头nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 特快设置界面: 温度曲线选择、编辑、图表nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 正向X&Y载具自动加载nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 可调节宽度的基板传送机构nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 基板定位系统nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 可编程的高精度温度控制(±2℃, Cpk>1.33)nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 可编程的高精度压力控制(±70克/1千克)nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 可人工调校热压焊头位置及平面度nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

• 基板尺寸最大可达500毫米X 350毫米nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

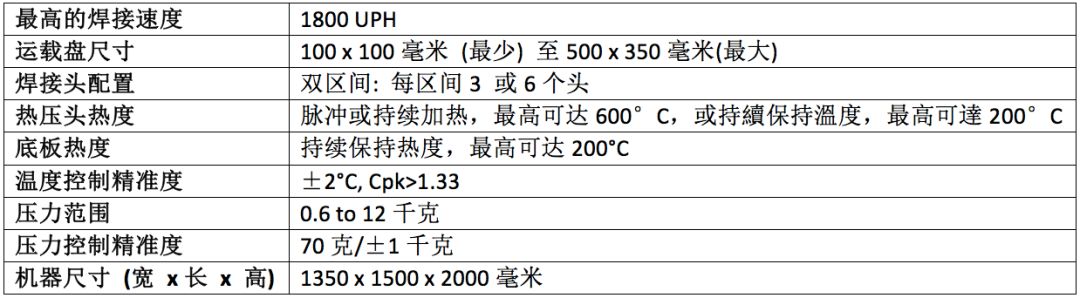

Flexbond技术参数nsSSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】
