未来10年先进半导体封装的演进路线

半导体封装领域,为了实现超越摩尔定律(More Than Moore)模式,2.5D和3D封装已成为增长最快的先进封装技术之一。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

事实上,能与2.5D和3D封装同日而语的技术还包括:异构集成、扇出型、FOWLP、FOPLP、硅通孔、玻璃封装、封装天线、共封装光学器件、RDL等等。这些技术正在为人工智能、高性能计算(HPC)、数据中心、自动驾驶汽车、5G和消费电子等领域带来更大的性能提升。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

不过,寸有所长尺有所短,我们来看看行业专家对2.5D和3D先进封装及相关技术的一些观点。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

半导体封装的演进MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

最早的半导体封装是1D PCB级别,现在已发展到晶圆级别的先进3D混合键合,实现了个位数微米的互连间距和1000GB/s带宽的高能效指标。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

引领这一演变的四个关键参数有四个:一是功率,实现效率的优化;二是性能,提高带宽,缩短通信长度;三是面积,满足HPC芯片所需的要求,以3D集成实现更小尺寸;四是成本,通过不断减少替代材料,提高制造效率。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

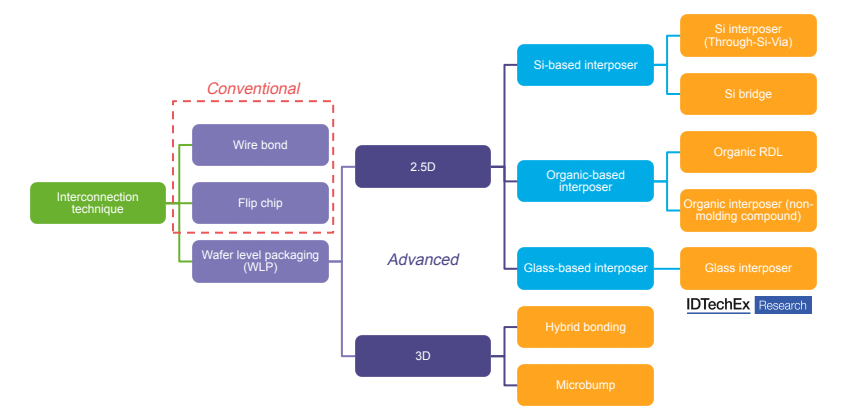

2.5D和3D封装技术融入了各种封装工艺。在2.5D封装中,根据中介层材料的不同,分为硅基、有机基和玻璃基中介层;而在3D封装中,微泵技术的发展进一步实现了更小的间距尺寸。另外,通过采用混合键合技术(如直接连接Cu-Cu)可实现个位数的间距尺寸,标志着该领域的一次重大进步。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

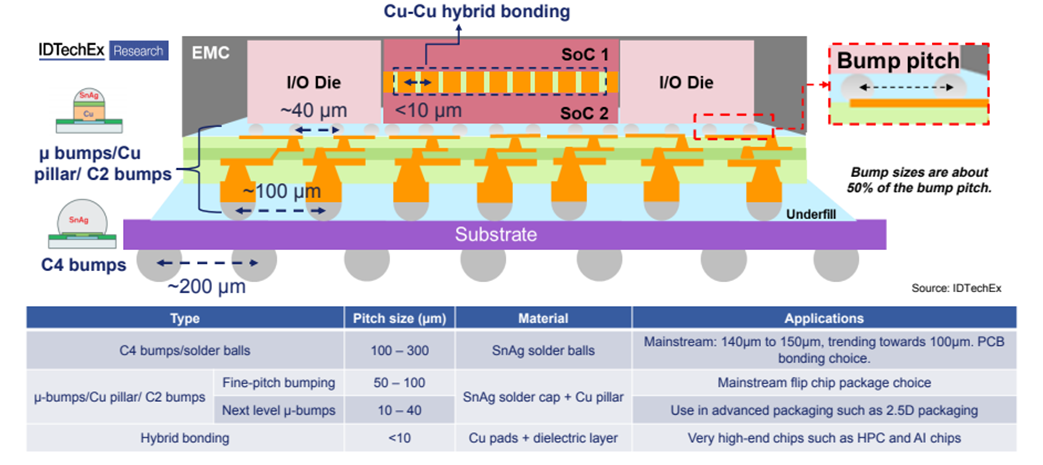

半导体封装的演进MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

2.5D封装的三个关键MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

事实上,不管是哪种先进封装,都会有其自身的优缺点。2.5D封装主要有硅、有机和新近出现的玻璃等材质。在硅基板上,可以将芯片与中介层连接,中介层与芯片之间利用硅通孔连接;有机封装则利用有机基板作为基材,具有成本低、可弯曲等特点。另外,耐高温、透光性好的玻璃基板也可用作封装基材。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

IDTechEx的Yu-Han Chang博士和James Jeffs博士认为,硅中介层利用全无源硅晶圆,在基于扇出的模塑化合物或具有空腔的衬底中采用局部硅桥形式,通常用于HPC集成的2.5D封装,以满足最精细的路由功能。但与有机材料等替代品相比,硅在材料和制造方面面临着成本的挑战及封装面积的限制。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

为了解决这一问题,局部硅桥的形式日渐增加,只在精细功能至关重要的地方战略性地使用硅。“预计硅桥结构将得到更多使用,特别是在硅中介层面临面积限制的情况下。”他们表示。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

有机材料具有低于硅的介电常数,有助于降低封装中的RC(阻容)延迟,是硅更具成本效益的替代品。这些优势推动了基于有机物的2.5D封装。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

不过,有机物的一个主要缺点是,与硅基封装相比,其相同水平互连功能的减少限制了其在HPC应用中的采用。在成本方面,有机RDL(再分配层)适用于成本敏感的产品,板级封装将进一步利用成本效益,而玻璃封装有望成为硅的廉价替代品。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

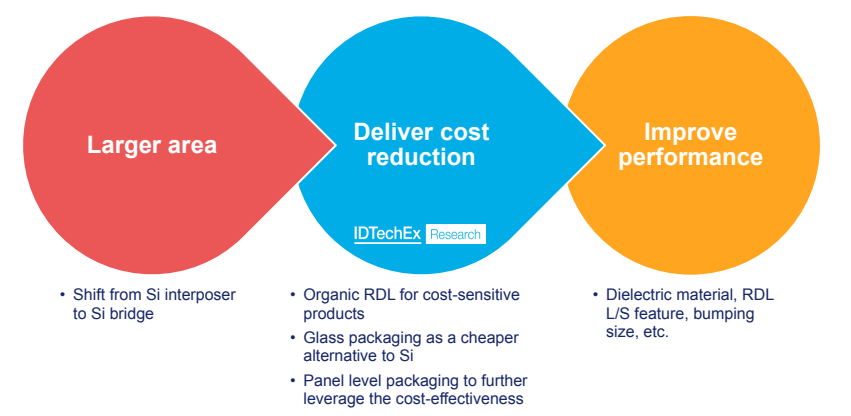

2.5D封装技术发展趋势MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

要进一步提高半导体封装的性能,需要综合考虑多个方面:MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

一是介电材料:作为半导体封装中的重要组成部分,其性能直接影响封装的电气性能和可靠性。选择具有高绝缘性、低介电常数和介质损耗的介电材料有助于提高封装性能。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

二是RDL:RDL是半导体封装中的一种关键技术,可以将芯片引脚重新分布,以适应封装的需求。通过优化RDL层的厚度、材料和工艺,可以提高封装的电气性能和可靠性。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

L/S(线宽和线间距):L/S是半导体封装中描述互连特征的参数。减小L/S可以增加互连密度,提高封装性能。不过,过小的L/S可能导致制造难度和可靠性问题,因此需要在两者之间进行权衡。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

凸点尺寸:凸点是芯片与封装基板之间的连接点。减小凸点尺寸可以提高封装的电气性能和可靠性,同时也需要保证凸点的强度和连接的稳定性。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

芯片尺寸和形状:减小芯片尺寸可以提高封装密度,但也需要考虑芯片的散热性能和电气性能;而采用复杂形状的芯片可能增加封装的复杂性和难度。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

封装类型:选择合适的封装类型也是提高半导体封装性能的关键。例如,2.5D和3D封装技术可以提高芯片性能、降低功耗、缩小体积和降低成本。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

制造工艺:优化制造工艺可以提高封装的可靠性和稳定性。例如,采用先进的材料、设备和工艺可以减小缺陷和不良率,提高生产效率。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

3D封装的两大技术MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

对于3D封装,Yu-Han Chang博士和James Jeffs博士认为,第一个重要技术是微泵。此前,基于热压键合(TCB)工艺的微泵技术已经比较成熟,在各种产品中都一直在用。其技术路线在于不断扩大凸点间距。不过,这个过程中有一个关键挑战,因为较小的焊球尺寸会导致金属间化合物(IMC)形成增加,降低导电性和机械性能。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

此外,紧密的触点间隙还可能导致焊球桥接,在回流期间存在芯片故障风险。由于焊料和IMC的电阻率比铜高,在高性能组件封装中的应用面临限制。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

第二个重要技术是混合键合,包括通过将介电材料(SiO2)与嵌入金属(Cu)结合以创建永久互连。Cu-Cu混合键合的间距低于10μm(通常约为1µm左右),其优点包括扩展I/O、增加带宽、增强3D垂直堆叠、提高功率效率,由于没有底部填充也可以减少寄生和热阻。其挑战在于,这种先进技术的制造复杂性和更高的成本。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】


凸点制造技术的发展MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

Cu-Cu混合键合是一种无凸点键合方法,它利用铜金属之间的直接键合,不需要使用凸点或其他中介层。在Cu-Cu混合键合中,铜金属之间的直接键合是通过表面处理和热压键合技术实现的。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

与传统的凸点键合方法相比,Cu-Cu混合键合不需要制造凸点,因此可以简化制造工艺,降低成本并提高封装密度,还可以提供更稳定的电气连接和更好的热传导性能。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

例如,三星手机用的Cu-Cu混合键合背照式CMOS图像传感器采用内存+逻辑3D堆叠,实现了堆叠DRAM裸片的高带宽存储器(HBM)。其好处是更大的I/O和更大的带宽、更多3D垂直堆叠、高功率效率、无填充不足减少了寄生,以及降低了热阻。当然,这种方法有一定制造难度,成本也比较高。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

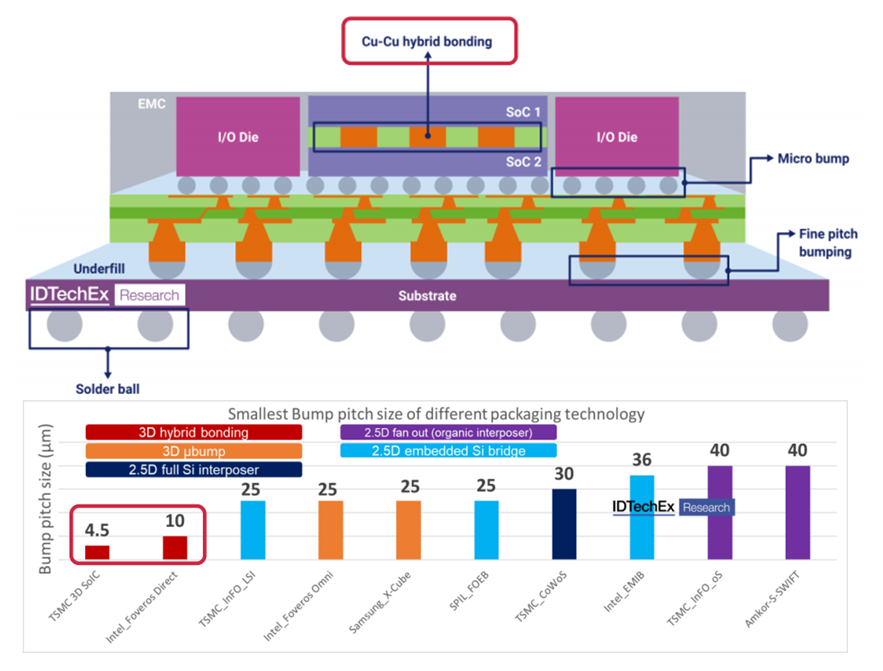

不同封装技术的最小凸点间距MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

先进半导体封装技术趋势谁来驱动?MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

与单片IC相比,先进半导体封装有助于加快产品上市并降低成本。先进互连技术则可以提供低功耗、低延迟和高带宽连接,同时使集成电路良率更高,系统性能更好,还可以在同一封装中异构集成不同的硅IC或组件。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

HPC芯片集成是推进先进封装的一大动力。处理器-内存差需要提高内存带宽来弥合,2.5D封装的HBM可以做到这一点。新兴的Al训练HPC也需要更多带宽,在逻辑上3D堆叠SRAM可进一步提升带宽,堆叠也能继续缩小3D键合间距,满足更高的带宽要求。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

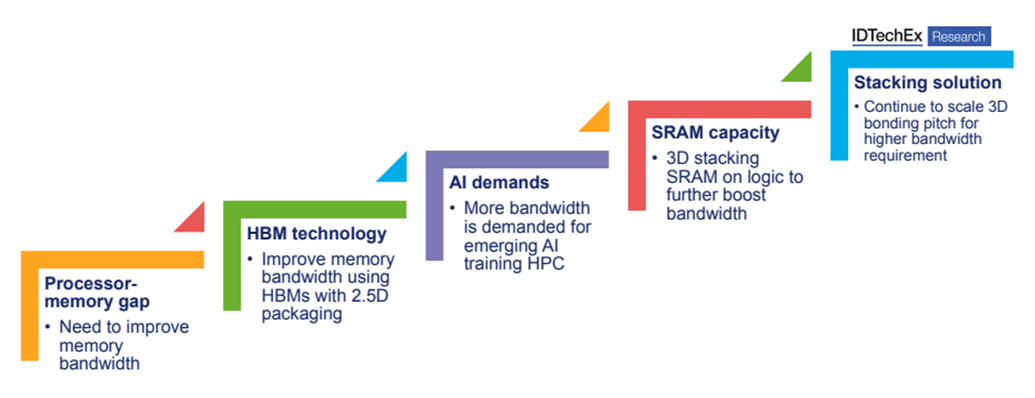

HPC芯片集成趋势MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

由于HPC先进封装的互连长度很短,将存储器3D堆叠在逻辑之上或反之亦然,这被认为是实现超高带宽的最佳方法。不过,其局限性包括逻辑IC中用于功率和信号的大量硅通孔(TSV)需要大量占位面积,管理逻辑IC存在高散热问题。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

针对这些问题,发展路径有两条:一是利用TSV实现3D堆叠,主要用于存储器,使逻辑IC的I/O数量减少;二是开发2.5D封装技术,以有效耗散来自暴露的逻辑IC的热量。这些短期解决方案可在充分实现3D堆叠的潜力之前实现同构和异构集成。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

另一大动力是数据中心服务器加速器,包括GPU小芯片封装(如GPU+GPU、GPU+Cache)、GPU+HBM集成(GPU+HBM)、FPGA小芯片集成等。2022年,相关封装单元的出货量为1920万个,根据预测,到2034年将超过2022年七倍以上。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】


数据中心服务器加速器封装单元出货量走势MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

先进封装的未来挑战MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

未来,先进封装的挑战主要来自一些新技术,如玻璃封装。2023年9月,英特尔公布了其基于玻璃的测试载具封装,引起了人们极大的兴趣。玻璃基板具有耐高温、透光性好等特点,包括可调的热膨胀系数(CTE)、高尺寸稳定性和光滑平坦的表面,这些特性使其成为一种很有前途的中介层候选者,其布线特性有可能与硅媲美。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

不过,尽管大量研究显示了玻璃封装的好处,但用它作为封装基板的规模仍然很小。制造问题已无法回避,玻璃的一个关键优势是其光滑平坦的表面,可以更容易地在顶部沉积高密度RDL层。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

不过,几家公司都提到,他们采购的玻璃基板的平整度无法与硅晶圆相比。当在顶部沉积RDL层时,平整度是巨大的挑战。还有标准化问题,涉及材料、工艺、设备、测试和可靠性等。只有建立一套标准化的体系,才能确保产品的质量和可靠性。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

又如CPO(共封装光学)技术,它是一种将光模块和电芯片封装在一起的技术,具有低功耗、高带宽的特点。其最大的挑战是成本,除了光学元件成本和研发成本,还包括BOM(物料清单)成本、装配吞吐量成本和良率优化成本。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

其中最关键的是随着带宽需求的不断增长,光纤和插座的成本越来越高。解决方案是开发生态系统,优化光学元件设计;加强产业链合作,优化生产流程,提高光纤制造的吞吐量和产量,降低生产成本。当然,对于玻璃封装技术,这方面也同样不容忽视。MEqSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】
