作为SMT生产技术领域的市场先锋和创新领导者,ASMPT为其成熟的DEK印刷平台增添了两项新功能:锡膏自动转移和简化刮刀更换。
ASMPT以其广泛的产品组合,几乎覆盖了SMT生产工艺的每一个环节,同时持续推动自动化进程并简化操作。ASMPT产品管理总监Rick Goldsmith解释道:“在SMT生产中,锡膏印刷环节最容易出错,而其中的许多步骤仍然依赖人工操作。然而,随着合格操作人员的招募难度不断加大,我们的客户愈发迫切地寻求能够降低人力与物料成本,同时有效减少错误率的创新解决方案。”
当需要变更印刷机的设置时,旧钢网上的锡膏需要被转移到新钢网上。Goldsmith解释道:“之前,这一过程是利用刮铲手工完成的。这种方法往往会导致部分锡膏无法彻底转移,总有一些留在旧钢网上。此外,锡膏还可能会被污染或被转移到错误的地方,进而引发短路和其他问题。”
现在,DEK TQ提供的新型锡膏转移装置简化了这一过程。只要工艺参数设置为允许时,每当更换钢网时,锡膏便会自动转移。为此,刮刀会将锡膏推送到转移装置,随后该装置会将锡膏涂抹到新钢网上。紧接着,系统会使用钢网底部清洁装置来清洁残留的锡膏。
Goldsmith强调:“这款全自动锡膏转移系统缓解了本就稀缺的操作人员的工作负担。比手工操作更快、更精准、更高效。传统手工操作中,常有高达10%的锡膏残留在钢网上,而我们的自动锡膏转移系统将此数据降低了5%。该系统大大节约了锡膏成本,从而降低每块PCB的生产成本。”新型锡膏转移系统可轻松安装在DEK TQ各系列的锡膏印刷机上。
ASMPT也改进了锡膏印刷机的刮刀更换流程。Goldsmith解释道: “以前,刮板使用两个指旋螺钉固定,为了更换刮刀,操作员需要先将这对螺钉拧松,然后再拧紧,这个过程非常耗时,经常会出现问题。比如有些操作人员将螺钉拧得太紧,后续人员就无法拧松。时间因素也很重要,单日内进行20多次的刮刀更换实属常态。”
得益于新型支架的创新设计,当刮刀需要从机器中取出时即自动解锁,极大地简化了更换流程。随后,仅需一步即可轻松更换,当刮刀放回支架,支架自动锁定。这一装置将刮刀更换时间缩短了50%。此外,机械销钉能防止刮刀错误安装。快速更换刮刀装置在数小时内就能完成改装,可与DEK TQ和NeoHorizon两大平台兼容。
锡膏转移:在更换钢网期间,ASMPT可自动进行锡膏转移,并且加速转产过程。 |

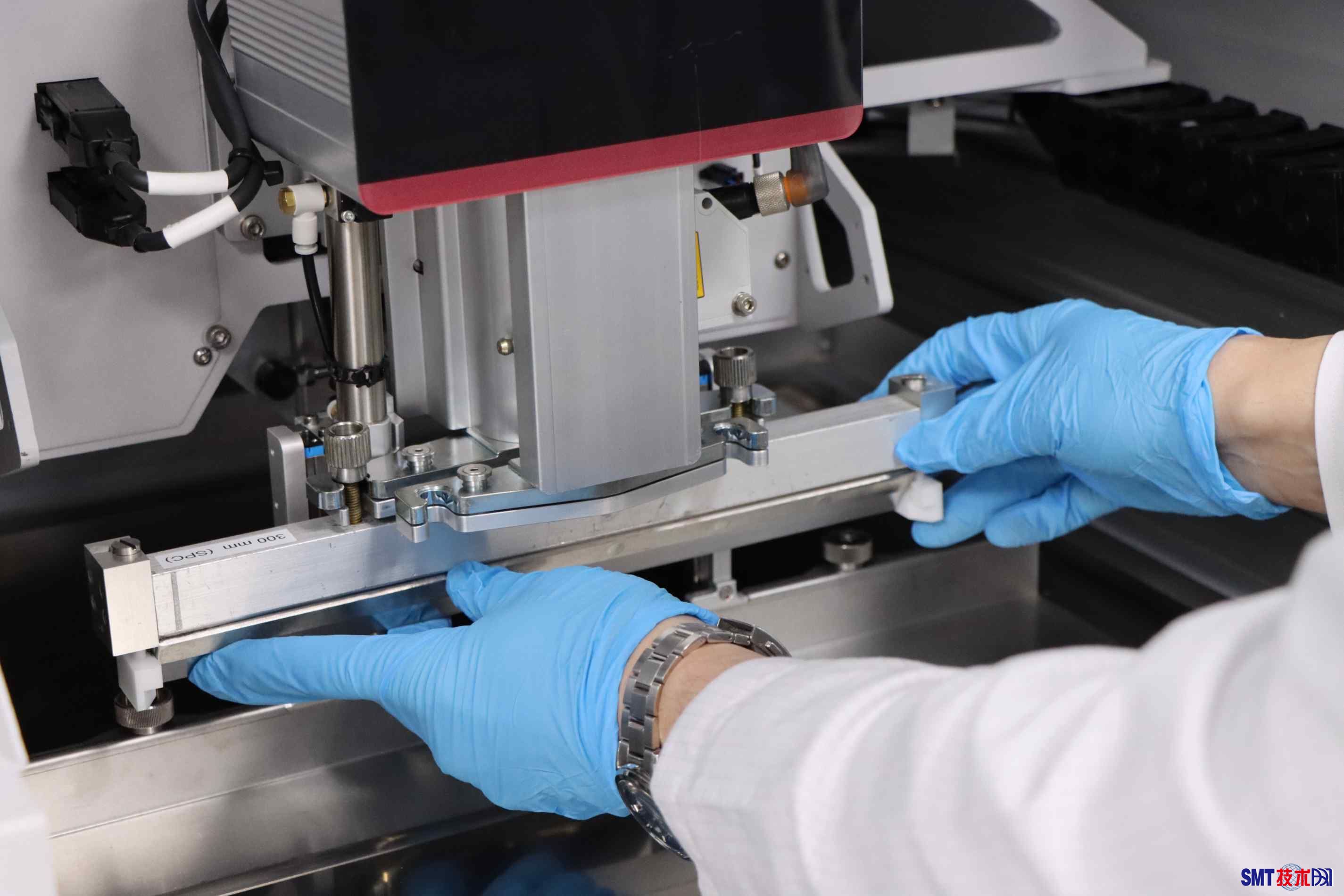

快速更换刮刀:自动锁定与解锁功能将刮刀更换时间缩短了50%。 |
